Мансардное окно — установка своими руками

  • Дата: 24-04-2015
  • Просмотров: 178
  • Комментариев:
  • Рейтинг: 36

Для превращения чердака в мансарду он должен быть оборудован всеми атрибутами полноценного помещения. Это относится и к оконным конструкциям, которые должны обеспечивать естественное освещение. Мансардные окна, в отличие от фасадных, испытывают большие атмосферные нагрузки, поэтому требуют применения сложных технических решений для обеспечения гидро- и теплоизоляции конструкции. К самостоятельному проведению работ по монтажу окон стоит приступать только при полной осведомленности в технологии процесса и знании особенностей подобных оконных конструкций.

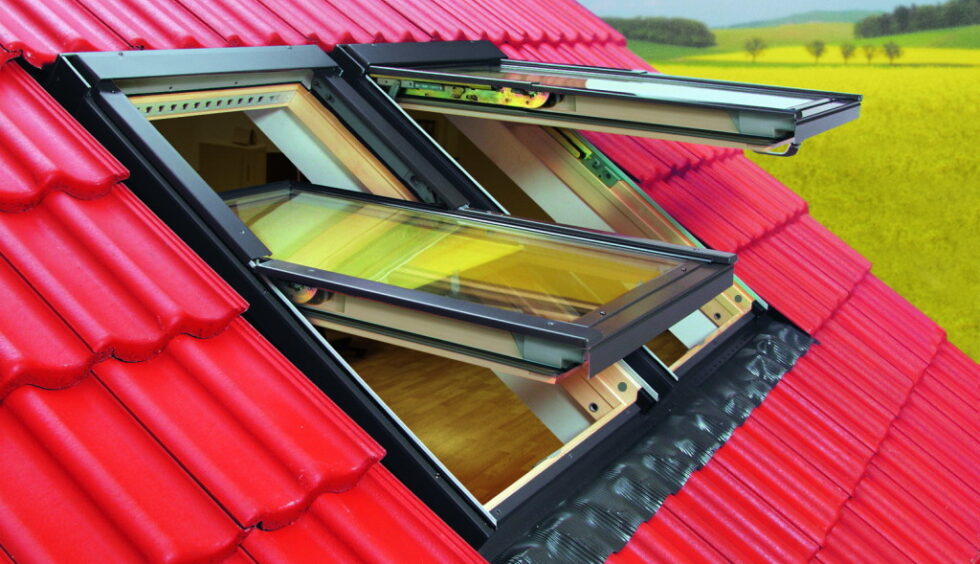

Мансардное окно в доме

Мансардное окно, в отличие от фасадного, испытывают наибольшие атмосферные нагрузки.

Какое окно приобрести для мансарды

Несмотря на схожий внешний вид моделей мансардных окон, изделия от различных производителей отличаются конструктивными особенностями: типом крепежных, герметизирующих, изоляционных элементов, материалом изготовления, механизмом открывания створок и т. д.

В комплект предлагаемых производителями изделий кроме основной оконной конструкции обычно входят:

  • крепежные элементы (монтажные уголки или кронштейны);
  • гидроизоляционный фартук;
  • оклад;
  • утеплительный воротник;
  • герметизирующий материал;
  • детали для откосов;
  • клейкая лента.
Устройство мансардного окна

Устройство мансардного окна.

При неполной комплектации тепло- и пароизоляционные элементы можно приобрести отдельно или воспользоваться общераспространенными материалами. Оклад для окна в мансарде может быть подобран независимо от типа рамной конструкции, в соответствии с материалом, которым покрыта крыша.

Размер оконной рамы приобретаемой конструкции выбирается исходя из расстояния между стропилами крыши. Конструкцию несущих элементов кровли лучше не изменять. Если шаг стропил небольшой, целесообразней установить 2 окна в мансарде уменьшенных размеров.

Выбор способа открывания окна зависит от объема помещения, конструктивных особенностей мансарды и с учетом удобства пользования створкой. Створка может иметь ось по центру рамы с возможностью распахивания на 180°. В некоторых моделях ось располагается ближе к верхней части рамы на расстоянии 1/3 высоты коробки. Окно в мансарде может иметь комбинированные возможности открытия створки с полной прокруткой и поднятием на 45°.

Характеристики мансардных окон разных видов

Характеристики мансардных окон разных видов.

Технология установки оконной рамы отличается у различных моделей и производителей. Крепежные элементы могут быть предназначены для фиксации конструкции к стропилам и обрешетке или только к стропилам. Внешний вид изделия должен соответствовать интерьеру в мансарде и стилю кровельного покрытия. Окна из древесины устанавливаются при нормальном уровне влажности в помещении.

Покупая мансардное окно, обязательно следует обсудить с менеджером профильной фирмы соответствие приобретаемого изделия условиям вашего помещения. Самостоятельно изготавливать окно не имеет смысла. Затраты на качественную продукцию будут оправданы при эксплуатации оконной конструкции.

Вернуться к оглавлению

Расположение окна мансарды и устройство проема

Освещенность помещения мансарды естественным светом зависит от высоты установки окна. Но слишком высокое его расположение мешает обзору окружающей местности, и окно, скорее, выполняет функции светового люка. Считается, что для комфортной освещенности помещения общая площадь световых проемов должна составлять 1/10 часть площади пола.

Исходя из этого, мансардное окно обычно монтируется на большой высоте в зданиях с более пологой крышей (до 20°). В строениях с более крутыми скатами крыши и при нижнем расположении ручки окна устанавливают на расстоянии от пола до нижнего края рамы 120-150 см. Если ручка предусмотрена в верхней части створки, рама монтируется на высоте около 1 м.

Виды мансардных окон

Виды мансардных окон.

Если чердак здания был покрыт керамической черепицей, место для окна в мансарде выбирается с учетом расположения рядов материала покрытия. Проем в листовом кровельном материале можно вырезать в любом месте между стропилами.

Монтаж оконной конструкции практичней спланировать до возведения крыши и производить на этапе обустройства кровельного пирога. При уже готовой конструкции крыши легче будет провести установку окна до начала работ по внутренней отделке мансарды.

Определившись с расположением окна, необходимо разметить место оборудования проема в соответствии с размерами рамы. В гидроизоляционном материале, обрешетке и кровельном покрытии вырезается техническое отверстие. Если материал кровли – металлочерепица или шифер, проем можно вырезать изнутри. Изначально отверстие по размеру должно быть несколько меньше расчетного, для возможности переместится на крышу.

Параметры мансардного окна для разных уклонов крыши

Параметры мансардного окна для разных уклонов крыши.

Вырез в гидроизоляционной пленке делается диагональными линиями в виде конверта. Нижний отрез пленки крепится степлером к монтажному брусу. Верхняя часть фиксируется к элементам обрешетки. Боковые отрезы заводятся наружу.

Обрешетка выпиливается с отступом от стропил 20 мм. Устанавливается монтажная рама (коробка) в обрешетке с учетом монтажа дренажного желоба. Рейки для коробки используются тех же размеров, что и материал обрешетки.

Кровельное покрытие демонтируется или вырезается, в зависимости от типа. С внешней стороны производится точная разметка и формирование проема. Проем должен быть больше размеров рамы на 40 мм по ширине и на 50 мм по высоте. По периметру отверстия нужно выкрутить саморезы на кровле.

Между стропилами устанавливается 2 горизонтальных и 2 вертикальных бруса для формирования коробки. Сечения брусков коробки зависит от базовой прочности конструкции кровли.

Вернуться к оглавлению

Процесс установки окна своими руками

Самостоятельная установка конструкции производится с помощью набора инструментов:

  • электролобзик или ножовка;
  • шуруповерт;
  • строительный степлер;
  • нож и ножницы по металлу;
  • болгарка;
  • монтажный ломик;
  • резиновый и обычный молоток;
  • пистолет для герметика;
  • рулетка, уровень.

При монтаже строго руководствуйтесь инструкцией производителя.

Нюансы процесса могут возникать в связи с особенностями помещения мансарды и кровельной конструкции.

Схема монтажа мансардных окон

Схема монтажа мансардных окон.

С приобретенного изделия снимите упаковку по нанесенной на ней разметке. Удалите скобы, прижимающие изоляционный упаковочный материал. Извлеките створку из рамы, нажав на фиксаторы на шарнирном устройстве. Снимите транспортировочные рейки.

Прикрутите саморезами крепежные уголки из комплекта. Место их крепления обозначено на раме специальными проточками. Установите раму в подготовленный проем с выставлением нижней планки по уровню. Закрепите коробку через монтажные уголки к нижнему брусу проема саморезами. Верхние крепления временно оставляют свободными для регулирования положения рамы после вставки створки.

Сделайте разметку чистового реза проема на поверхности кровли. Зазор между рамой и материалом кровли должен быть равен 3-5 мм. Вырежьте листовой материал по разметке, элементы черепицы по периметру отрезаются под размер проема.

Теплоизоляцию (минеральную вату или другой рулонный материал) укладывают у верхнего торца рамы и фиксируют степлером. В нижней части коробки теплоизолятор крепят степлером к брусу. При установке рамы он должен плотно примыкать к ее нижней планке.

Вставьте поворотную створку в шарниры рамы согласно приложенной инструкции. Обратите внимание на плотность закрывания створки и отсутствие перекосов. Отрегулируйте вертикальное положение конструкции, створка должна прилегать равномерно по всему периметру. Зафиксируйте верхние крепежные уголки саморезами. После примерки створки ее придется вновь снять для дальнейшего обустройства рамы.

Изоляционный контур из комплекта собирается и устанавливается в проем. Гибкий материал крепится строительным степлером. Для герметизации стыков между элементами конструкции применяются специальные составы, желательно из комплекта изделия. Недопустимо использовать монтажную пену.

Смонтируйте дренажный желоб. Гидроизоляционная пленка в месте установки желоба заводится между обрешеткой и кровельным материалом. Желоб устанавливают в предусмотренный участок обрешетки.

Вернуться к оглавлению

Монтаж оклада и откосов окна

Элементы окладов оконных конструкций от разных производителей могут различаться материалом изготовления и способами установки. Оклад может быть плоским или волнистым и подбирается в зависимости от материала существующей кровли. Монтаж доборного элемента производится по прилагаемой инструкции, но общие принципы обустройства приспособления одинаковы.

Схема работы оклада мансардного окна

Схема работы оклада мансардного окна.

Вскройте упаковку с окладом. Детали приспособления нумеруются с обратной стороны для удобства установки. Они стыкуются между собой и крепятся к раме и обрешетке. В комплект могут входить специальные элементы для плотного прилегания оклада к кровле.

Установите секции оклада, заводя их края под кровлю. Закрепите детали саморезами. Нижний край оклада, в гибком варианте (1 см), обстучите резиновым молотком. Вкрутите саморезы в местах крепления снятого участка кровли. В раму вставляется створка с предварительно снятой со стекла защитной пленкой.

На проеме внутри помещения обустраиваются откосы. Нижний направлен вертикально, верхний – горизонтально. Такое направление откосов способствует эффективной циркуляции воздуха.

В случае когда в мансарде уже закончена внутренняя отделка, для установки окна потребуется быть в курсе устройства стропильной системы, делать замеры с особой тщательностью и не нарушить прочность несущих элементов кровли при оборудовании проема.

Установив окно в мансарде с точным соблюдением инструкции, вы создадите условия для поддержания комфортного микроклимата в помещении. Знание нюансов технологии монтажа конструкции позволит контролировать качество установки при привлечении к работе специалистов.
